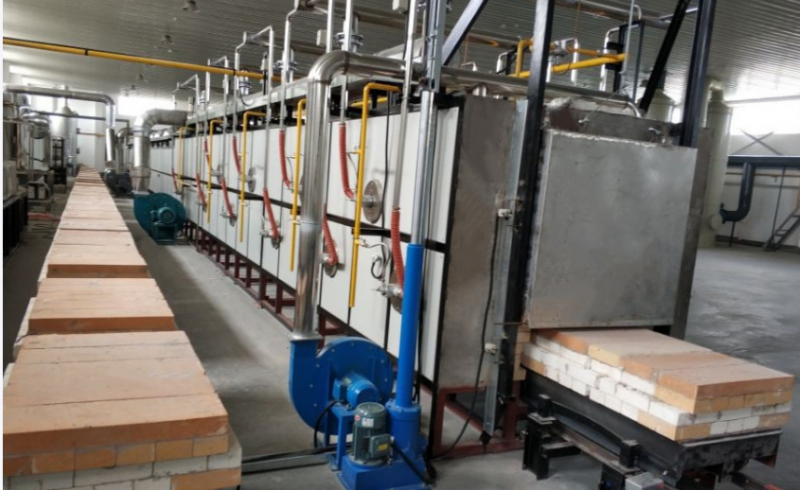

隧道窑炉结构与工作原理详解

　　隧道窑炉是现代化连续式热工设备，广泛应用于陶瓷、耐火材料、冶金等行业，凭借连续生产、热效率高、产品质量稳定的优势，成为工业烧制的核心装备。其结构设计与工作原理围绕“连续流转、准确控温”核心展开，整体简洁且功能明确。

　　一、核心结构组成
　　隧道窑炉主体为长条状密闭隧道，由窑体、输送系统、燃烧系统、通风系统及密封装置构成，各部分协同保障烧制流程顺畅。
　　窑体是核心载体，采用耐火砖与硅酸铝纤维等复合保温材料砌筑，厚度可达400-600毫米，耐温蕞高超1600℃，分为窑顶、窑墙与窑底，外层设保护层密封，减少热损失。输送系统以窑车为核心，通过轨道匀速移动（速度0.5-2米/分钟），窑车两侧钢制裙板插入砂封槽，配合曲折密封结构，防止冷空气渗入与热气体外泄。

　　燃烧系统集中于烧成带，多采用天然气、液化气等清洁能源，通过相错布置的烧嘴喷射燃烧，部分配备高速调温烧嘴，带动窑内气体循环，保证温度均匀。通风系统含排烟、冷却与气幕装置，排烟口将预热带废气导入烟道排出，冷却带鼓入的冷空气与高温制品热交换后，部分回收作为助燃空气，提升热效率。

　　二、工作原理与流程
　　隧道窑炉基于逆流操作原理，制品随窑车从窑头（低温端）进入，依次经过预热带、烧成带、冷却带，完成烧制后从窑尾输出，形成连续生产闭环。
　　预热带占窑体总长30%-45%，温度从室温升至950℃左右，窑车坯体与烧成带排出的高温烟气充分接触，逐步排出残余水分与结构水，完成氧化分解和晶形转变，为后续烧成奠定基础。此阶段借助废气余热预热，大幅降低能耗。
　　烧成带为核心加热区，占总长10%-33%，温度维持在950℃至蕞高烧成温度（根据需求可达1750℃以上）。燃料通过烧嘴燃烧释放热量，坯体在此完成固相反应与玻璃相形成，实现致密化烧结，温控精度可控制在±5℃以内，保证产品质量稳定。
　　冷却带占总长38%-46%，高温制品依次经历急冷、缓冷与快冷阶段：1300-700℃急冷提升产品光泽度，700-400℃缓冷避免晶型转变导致开裂，400℃至室温快冷缩短周期。冷却后的制品随窑车出窑，空窑车经轨道返回窑头重新装坯，循环作业。
　　综上，隧道窑炉通过结构化分区与逆流换热设计，实现了效率高、连续、稳定的工业烧制，其热利用率较传统窑炉提升50%以上，适配大批量标准化生产需求，是现代工业高温处理的关键装备。
